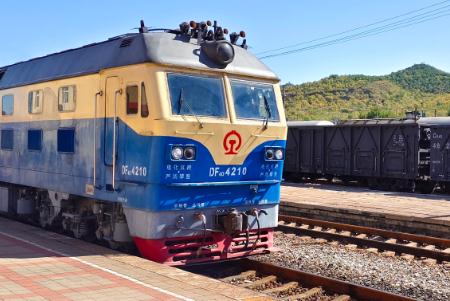

東風4B型內燃機車作為中國鐵路貨運和客運的主力，其垂向力傳遞涉及眾多關鍵部件。以下從結構、傳遞路徑及作用機制等方面闡述。

一、結構特點

東風4B型機車是東風4型的改進版。其動力系統采用16V240ZJB型柴油機，功率達2430kW，通過交流發電機和直流牽引電動機驅動。車體采用框架式設計，內走廊布局，兩端司機室，提升了操作便利性和安全性。轉向架系統配備兩臺三軸轉向架，每臺包含構架、軸箱、彈簧裝置和減震器，用于支撐車體并傳遞垂向力。

二、垂向力傳遞路徑

垂向力指機車運行中車體、轉向架及輪對受到的垂直方向作用力，包括車體自重、載重及軌道不平導致的動態載荷。其傳遞路徑如下：

車體重量經旁承裝置傳遞至轉向架構架。旁承裝置，如橡膠墊或液壓減震器，用于緩沖車體與轉向架間的振動，并提供彈性支撐。轉向架構架再通過彈簧裝置將垂向力傳遞到軸箱。彈簧裝置不僅起緩沖作用，還能調整轉向架的垂向剛度，以適應不同載荷和軌道條件。軸箱內的軸承將垂向力傳遞到輪對，最終通過輪對與鋼軌的接觸傳遞到軌道。

三、關鍵部件及作用

旁承裝置位于車體與轉向架之間，傳遞垂向力并隔離振動，通過橡膠墊或液壓減震器實現彈性支撐，減少車體振動對轉向架的影響。彈簧裝置是垂向力傳遞的核心，負責吸收和分散車體及轉向架的動態載荷，其剛度設計直接影響機車的運行平穩性和垂向穩定性。軸箱連接轉向架構架和輪對，內部軸承減少摩擦并傳遞垂向力，設計需兼顧承載能力和旋轉靈活性。減震器與彈簧裝置配合，進一步吸收振動能量，確保垂向力的平穩傳遞。

四、垂向力傳遞的意義

合理的垂向力傳遞機制能有效減少車體振動，避免過大的動態載荷導致轉向架或輪對損壞，提高機車運行的穩定性，保障運行安全。通過旁承裝置和彈簧裝置的緩沖作用，垂向力的傳遞過程能顯著降低車體振動，改善乘員的舒適性。同時，優化的垂向力傳遞設計可以減少關鍵部件的磨損，延長其使用壽命，降低維護成本。

五、總結

東風4B型內燃機車的垂向力傳遞過程復雜，涉及車體、轉向架、彈簧裝置、軸箱等多個關鍵部件的協同作用。合理的結構設計和部件優化確保垂向力的有效傳遞，保障機車的運行安全、舒適性和經濟性。
